Kamyon Kantarı Nasıl Kalibre Edilir: Adım Adım Kılavuz

Doğrudan Cevap: Kamyon Kantarı Kalibrasyonu Aslında Neleri İçerir?

Kalibrasyon kamyon kantarı terazinin dahili ayarlarının, ürettiği ağırlık okumalarının kabul edilebilir bir tolerans dahilinde bilinen referans ağırlıklarla eşleşecek şekilde ayarlanması anlamına gelir. Çoğu ticari kamyon kantarı için bu tolerans Uygulanan yükün ±%0,1'i Ulusal Standartlar ve Teknoloji Enstitüsü (NIST) El Kitabı 44'te tanımlandığı gibi. Uygulamada bu, 80.000 lb'lik bir kamyon kantarının herhangi bir belirli yük noktasında sertifikalı test ağırlığının ±80 lbs'sini okuması gerektiği anlamına gelir.

Süreç, sertifikalı test ağırlıklarının veya bilinen ağırlığa sahip yüklü bir aracın terazi tablasına yerleştirilmesini, gösterge çıktısının okunmasını ve ağırlık göstergesindeki veya bağlantı kutusundaki kalibrasyon parametrelerinin, görüntülenen okuma tolerans dahilinde olana kadar ayarlanmasını içerir. Modern dijital taşıt kantarlarının çoğu, yazılım tabanlı aralık ve sıfır ayarlamaları kullanırken, eski analog sistemler fiziksel potansiyometre değişiklikleri gerektirebilir.

Ticari olarak yasal uygulamalar için kalibrasyon isteğe bağlı değildir. Kamyon kantarınız ticari işlemlerde (ağırlığa göre faturalandırma, hükümet uyumluluğu veya USDA tarafından düzenlenen emtia satışları) kullanılıyorsa, eyaletiniz veya yetki alanınız tarafından belirlenen aralıklarla, genellikle her yıl lisanslı bir ağırlık ve ölçü denetçisi tarafından kalibre edilmeli ve sertifikalandırılmalıdır. altı ila on iki ay .

Kamyon Kantarı Kalibrasyonuna Başlamadan Önce İhtiyacınız Olan Ekipman

Doğru ekipman olmadan kalibrasyona çalışmak güvenilmez sonuçlar doğurur. Uygun bir kamyon kantarı kalibrasyon kurulumunun gerektirdiği şeyler şunlardır:

• Sertifikalı test ağırlıkları: Eyalet ağırlık ve ölçü otoritesi tarafından onaylanmış F Sınıfı dökme demir ağırlıklar. Tam kapasiteli kamyon kantarı kalibrasyonu için ideal olarak test ağırlıklarının terazinin nominal kapasitesinin en az %50'sine eşit olmasını istersiniz. 100.000 lb kapasiteli bir terazinin, anlamlı bir çok noktalı kalibrasyon için minimum 50.000 lbs sertifikalı test ağırlığına ihtiyacı vardır.
• Ağırlık göstergesi veya kontrol cihazı kılavuzu: Her gösterge modelinin belirli bir kalibrasyon giriş sırası vardır. Yaygın markalar arasında Mettler Toledo, Rice Lake, Fairbanks ve Cardinal bulunmaktadır. Kılavuz olmadan kalibrasyon moduna doğru şekilde erişemezsiniz.
• Forklift veya vinç: Bir kamyon kantarı için sertifikalı test ağırlıklarının her biri yüzlerce ila binlerce pound arasındadır. İş için uygun kaldırma ekipmanına ihtiyacınız var.
• Kalibrasyon kayıt sayfası: Her test ağırlığı yerleştirmeyi, gösterge okumasını ve yapılan ayarlamayı belgeleyin. Bu, ticari olarak yasal sertifikasyon için zorunludur ve zaman içinde sapmanın teşhisinde faydalıdır.
• Dizüstü bilgisayar veya konfigürasyon terminali (dijital sistemler için): Birçok modern kamyon kantarı RS-232 veya USB aracılığıyla bir konfigürasyon arayüzüne bağlanır. Mettler Toledo'nun CalFree veya Rice Lake's Revolution yazılımı gibi yazılım araçları süreci kolaylaştırıyor.
• Seviye ve sıcaklık göstergesi: Terazi tablası düz olmalı ve ortam sıcaklığına dikkat edilmelidir. Yük hücreleri, tipik olarak nominal sıcaklık dengeleme aralıklarına sahiptir. -10°C ila 40°C . Bu aralığın dışında kalibrasyon yapmak hatalı sonuçlara neden olur.

Sertifikalı test ağırlıkları mevcut değilse, bazı tesisler, kullanımdan hemen önce üçüncü taraf sertifikalı bir terazi tarafından onaylanan, kesin olarak bilinen ağırlığa sahip bir araçla değiştirme yöntemini kullanır. Bu yaklaşım, dahili doğrulama için kabul edilebilir ancak müfettişler tarafından ticari olarak yasal sertifikasyon için genellikle kabul edilmez.

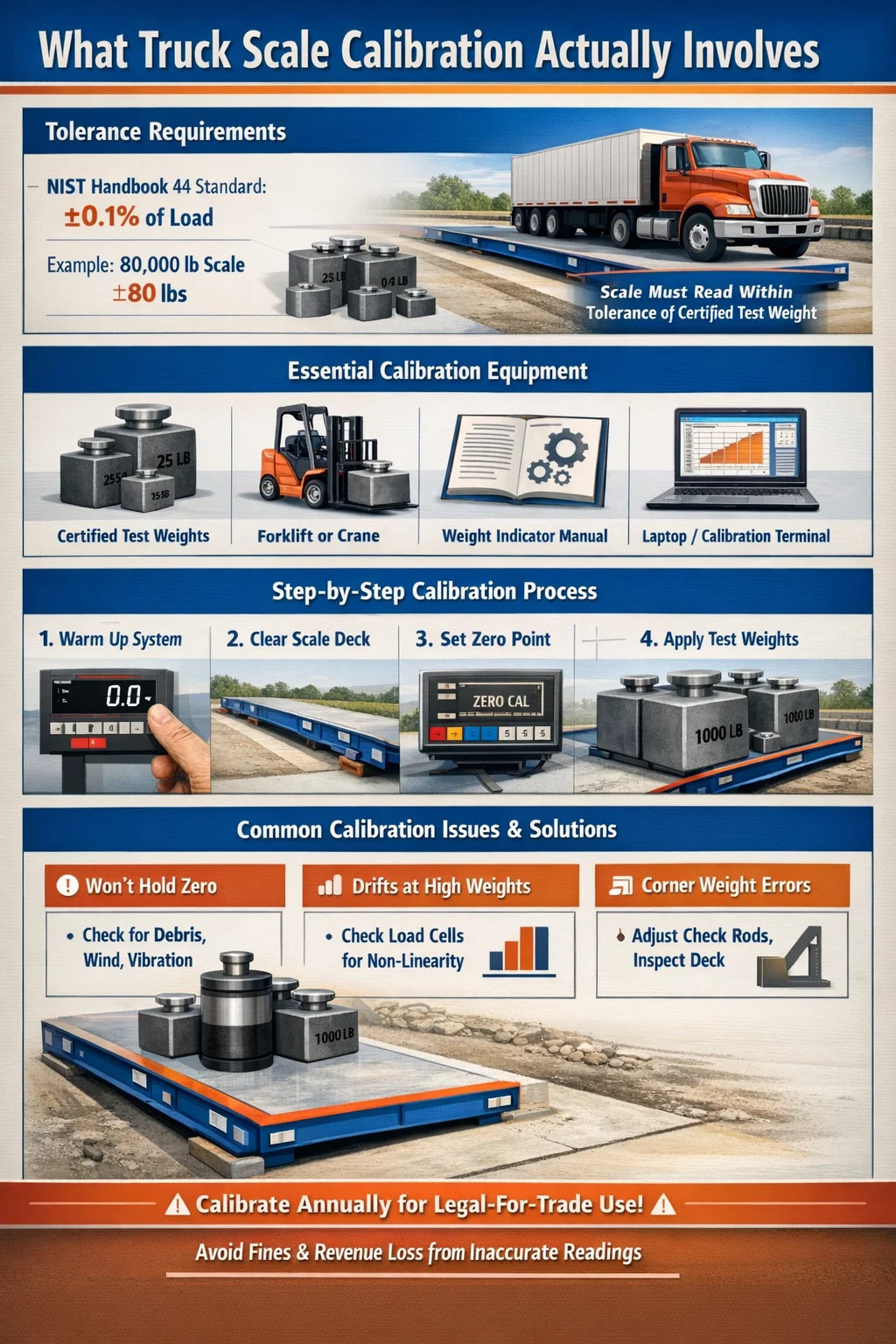

WW Kantarını veya Herhangi Bir Kamyon Kantarını Kalibre Etmek İçin Adım Adım İşlem

Aşağıdaki prosedür, çukura monteli ve yüzeye monteli dijital kamyon kantarlarının çoğu için geçerlidir. Adımlar, gösterge markasına ve yük hücresi konfigürasyonuna bağlı olarak biraz farklılık gösterebilir.

Adım 1: Sistemi Isıtmak

Ağırlık göstergesini açın ve en az bir süre ısınmasına izin verin. 15 ila 30 dakika . Gösterge ve yük hücrelerindeki elektronik bileşenler, kararlı okumalar üretebilmek için termal stabilizasyon gerektirir. Soğuk veya yakın zamanda çalıştırılan bir sistemin kalibre edilmesi, ekipman çalışma sıcaklığına ulaşana kadar görünmeyebilecek sapma hatalarına neden olur.

Adım 2: Ölçek Destesini Tamamen Temizleyin

Terazi platformundaki tüm malzemeleri, araçları, kalıntıları ve biriken suyu temizleyin. Az miktarda malzeme bile (50 lbs çakıl veya su birikintisi) sıfır referansınızı bozacaktır. Özellikle zemin altı kurulumlarda tortu birikmesi açısından kireç çukurunu inceleyin. Platformun alt kısmına baskı yapan tortu, tüm tartım aralığında doğruluğu azaltan mekanik direnç oluşturur.

Adım 3: Sıfır Noktasını Ayarlayın

Ağırlık göstergenizdeki kalibrasyon menüsüne erişin. Tam tuş dizisi modele göre değişir; örneğin, Rice Lake 920i'de kurulum modundayken SIFIR tuşunu üç saniye basılı tutarsınız; Mettler Toledo IND560'ta bakım menüsünde gezinebilirsiniz. Kalibrasyon moduna girdikten sonra sıfır kalibrasyonunu terazi üzerinde hiçbir şey olmadan uygulayın. Gösterge, yük hücrelerinden gelen yüksüz milivolt çıkışını sıfır referans noktası olarak kaydeder. Normal çalışma ekranından sıfır tuşuna basmayın — bu, gerçek bir kalibrasyon sıfırını değil, yalnızca bir yazılım ofsetini uygular.

Adım 4: Açıklık Ağırlığını Uygulayın

Sertifikalı test ağırlıklarınızı terazi tablasına yerleştirin. En doğru aralık kalibrasyonu için test ağırlığının terazi kapasitesinin en az %25'i %50 ve üzeri tercih edilir. Ağırlıkları güverte yüzeyine mümkün olduğunca eşit şekilde dağıtın. Bilinen ağırlık değerini tam olarak göstergenin kalibrasyon menüsüne girin ve aralık kalibrasyonunu onaylayın. Gösterge artık söz konusu yükteki milivolt çıkışını girilen ağırlık değeriyle eşleyerek doğrusal kalibrasyon eğimini oluşturur.

Adım 5: Çok Noktalı Doğrusallık Kontrollerini Gerçekleştirin

Sıfır ve aralığı ayarladıktan sonra birden fazla yükleme noktasında doğruluğu doğrulayın. Test ağırlıklarını kaldırın, ekranın sıfıra döndüğünü doğrulayın, ardından ağırlıkları aşamalı olarak ekleyin ve kapasitenin %25, %50, %75 ve %100'ünde okumaları kaydedin. Her okuma, söz konusu yük için NTEP veya OIML toleransı dahilinde olmalıdır. Orta aralıktaki bir okuma toleransın dışına çıkarsa yük hücrelerinde doğrusallık sorunları olabilir veya bağlantı kutusu trim potansiyometrelerinin bireysel hücre çıkışlarını dengelemek için ayarlanması gerekir.

Adım 6: Köşe Yükleme Testlerini Gerçekleştirin

Bilinen bir ağırlığı terazinin her çeyreğine ayrı ayrı yerleştirin ve her pozisyondan okumayı kaydedin. Düzgün kalibre edilmiş ve dengelenmiş bir kamyon kantarında aynı ağırlık, Uygulanan yükün ±%0,1'i Güvertenin neresine yerleştirildiğine bakılmaksızın. Önemli köşeden köşeye değişiklik, kalibrasyon sorunundan ziyade mekanik bir sorunu (bükülmüş bir tabla, azaltılmış çıktıya sahip bir yük hücresi veya bir kontrol çubuğu bağlanması) gösterir. Kalibrasyonu mekanik bir kusuru telafi edecek şekilde ayarlamak, altta yatan sorunu çözmez ve diğer yük konumlarındaki doğruluğu kötüleştirebilir.

Adım 7: Kalibrasyonu Belgeleyin ve Kilitleyin

Kullanılan tüm test ağırlıklarını, yerleştirme konumlarını, ayar öncesi ve sonrası gösterge okumalarını, ortam sıcaklığını, tarihi ve kalibrasyonu yapan kişinin adını kaydedin. Ticareti yasal olan göstergelerin çoğunda, izinsiz değişiklikleri önlemek için kalibrasyondan sonra devreye alınması gereken bir kalibrasyon mührü veya güvenlik parametresi bulunur; devreye alın. Test ağırlığı tedarikçisinden aldığınız kalibrasyon sertifikasını kayıtlarınıza ekleyin. Bu evrak herhangi bir devlet denetimi için gereklidir ve ticari bir anlaşmazlık durumunda yasal belgelerinizdir.

Her Kamyon Kantarı Operatörünün Bilmesi Gereken Tolerans Standartları

Tolerans standartlarını anlamak, kalibrasyon sonuçlarını doğru bir şekilde yorumlamanıza ve bir terazinin ne zaman gerçekten ayar gerektirdiğini ve ne zaman spesifikasyonlara uygun performans gösterdiğini bilmenize yardımcı olur.

Bakım toleransı, kullanımdaki bir terazinin ticari olarak yasal kullanımdan çıkarılması ve yeniden kalibre edilmesi gereken eşiktir. Tipik olarak kabul toleransının iki katıdır. Bakım toleransı dahilinde ancak kabul toleransı dışında okuyan bir terazi, bir sonraki programlı incelemeye kadar ticari olarak çalışmaya devam edebilir ve bu noktada başarılı olması için yeniden kalibre edilmesi gerekir.

Kamyon Kantarlarında Yaygın Kalibrasyon Sorunları ve Çözüm Yolları

Ölçek Sıfır Tutmayacak

Terazi ekranı kalibrasyondan sonra sıfırdan saparsa (örneğin, sıfıra ayarlandıktan sonra zeminde hiçbir şey yokken dakikalar içinde 20 lbs veya -15 lbs gösteriyorsa) bunun nedeni kalibrasyon hatasından ziyade neredeyse her zaman çevreseldir. Açık dış mekan kurulumlarında döşeme üzerindeki rüzgar yükünü, yakındaki makinelerden kaynaklanan titreşimi, terazi çerçevesinin termal genleşmesini veya döşemenin alt tarafıyla temas eden döküntüleri kontrol edin. Önce fiziksel durumu düzeltin, ardından yeniden kalibre edin.

Okuma Düşük Ağırlıklarda Doğru, Yüksek Ağırlıklarda Kayıyor

20.000 lb'lik bir testin doğru okuduğu ancak 60.000 lb'lik bir testin 200 lbs yüksekliğinde okuduğu bu model, doğrusal olmayan bir soruna işaret eder. Bunun en olası nedeni, genellikle aşırı yükleme veya korozyon hasarının sonucu olarak, bozulmuş çıkış eğrisi özelliklerine sahip bir yük hücresidir. Milivolt metre kullanan bir yük hücresi teşhisi, yük arttıkça hangi hücrenin doğrusal olmayan bir çıktı ürettiğini gösterecektir. Bu hücreyi değiştirmek ve yeniden kalibre etmek sorunu çözecektir. Basitçe aralık kalibrasyonunu ayarlamak doğrusal olmayan bir hücreyi düzeltmez; bir yük noktasını düzeltirken diğerlerini daha da kötüleştirir.

%0,2'den Büyük Köşe Ağırlığı Farklılıkları

Toleransın ötesinde köşeden köşeye değişimin neredeyse her zaman mekanik bir nedeni vardır. Yaygın suçlular arasında, çok sıkı ayarlanan ve tablanın yük hücreleri üzerinde serbestçe hareket etmesini önleyen kontrol çubukları (kamyon kantarlarındaki yatay sınırlama bağlantıları) yer alıyor. Az miktarda serbest boşluk kalana kadar kontrol çubuğu gerginliğini gevşetin (tipik olarak 1/16 ila 1/8 inç ) ve yeniden test edin. Ayrıca, yük hücrelerinin etrafında mekanik bir bypass görevi gören ve temas noktasının yakınında konumlandırılan yüklerin görünür ağırlığını azaltan çukur duvarlarıyla döşeme temasını da kontrol edin.

Gösterge Ağırlık Yerine Hata Kodunu Gösteriyor

Kalibrasyon sırasındaki hata kodları genellikle göstergenin yük hücrelerinden geçerli bir milivolt sinyali algılayamadığını gösterir. Bağlantı kutusundaki ve göstergedeki tüm kablo bağlantılarını kontrol edin. Uyarma voltajını ölçün; çoğu sistem çalışır 10VDC uyarma - ve teknik özelliklerle eşleştiğini doğrulayın. Hasarlı bir yük hücresi kablosu görsel incelemeyi geçebilir ancak dahili olarak hala kırık bir kabloya sahiptir; multimetre ile süreklilik testi görsel kontrolden daha güvenilirdir.

Kalibrasyon Hemen Geçiyor Ancak Birkaç Gün İçinde Başarısız Oldu

Başarılı bir kalibrasyon oturumunun ardından hızlı kalibrasyon kayması, yük hücresine veya bağlantı kutusuna nem girdiğini gösterir. Su, fiziksel yükte herhangi bir değişiklik olmadan milivolt çıkışını değiştirerek dahili bileşenlerin elektrik direncini değiştirir. Tüm kablo kanalı giriş noktalarını ve bağlantı kutusu contalarını inceleyin. Borudan üflenen basınçlı hava bazen nemi geçici olarak temizleyebilir, ancak dahili su hasarı olan bir yük hücresinin değiştirilmesi gerekir; onu kurutmak orijinal doğruluğu geri getirmez.

Bir Kamyon Kantarı Ne Sıklıkla Kalibre Edilmelidir?

Kalibrasyon sıklığı terazinin nasıl kullanıldığına, ağırlığına ve hangi yasal gerekliliklerin geçerli olduğuna bağlıdır. İşte pratik kriterler:

• Ticari olarak yasal ticari kullanım: Çoğu ABD eyaleti, lisanslı bir ağırlık ve ölçü yetkilisi tarafından yıllık inceleme ve yeniden sertifikalandırma gerektirir. Belirli eyaletlerdeki bazı yüksek hacimli operasyonlar altı ayda bir denetim gerektirir.
• Yüksek verimli tesisler (günde 100 kamyon): Ağırlığı bilinen bir test aracı kullanarak, yıllık olarak veya herhangi bir önemli bakım olayından sonra tam sertifikalı kalibrasyonla üç ayda bir yapılan dahili doğrulamayı değerlendirin.
• Herhangi bir aşırı yükleme olayından sonra: Bir araç terazinin nominal kapasitesini önemli ölçüde aşarsa (100.000 lb'lik bir terazi için bu, kabaca 120.000 lbs'nin üzerinde bir yük anlamına gelir) kalibrasyon doğrulaması zorunludur. Aşırı yükler, yük hücrelerini kalıcı olarak deforme edebilir.
• Yapısal onarımlardan veya gösterge değişiminden sonra: Doğrudan tartım sinyali yolundaki bir bileşen değiştirildiğinde, terazi tekrar hizmete dönmeden önce yeniden kalibrasyon yapılması gerekir.
• Aşırı hava olaylarından sonra: Yük hücresinin nominal aralığının altındaki su baskını, donma sıcaklıkları veya güverte üzerinde döküntü etkisine neden olabilecek şiddetli rüzgarlar, ticari kullanıma devam edilmeden önce doğrulama kontrolünün yapılmasını gerektirir.

Resmi kalibrasyonlar arasında günlük sıfır kontrolleri basit ve etkili bir izleme uygulamasıdır. Güvertede hiçbir şey yokken gösterge ±1 ekran bölümü dahilinde sıfırı okumalıdır. Sürekli olarak bu aralığın dışında okuyorsa, beklemek yerine bir sonraki programlanmış kalibrasyondan önce araştırın.

Kamyon Kantarı Kalibrasyonunu Stabil Tutan Önleyici Bakım

Kalibrasyon doğruluğu yalnızca kalibrasyon olayının kendisiyle ilgili değildir; kalibrasyon oturumları arasındaki tutarlı bakımın sonucudur. Bakımı iyi yapılmış bir kamyon kantarı, kalibrasyonu çok daha uzun süre korur ve her incelemede daha az ayarlama gerektirir.

Zemin Altı Tesisatlarda Çukur Temizliği

Kantar çukuru en azından temizlenmelidir yılda iki kez Ağır çamur, tahıl tozu, kömür tozu veya diğer ince malzemelerin bulunduğu ortamlarda daha sık. Çukurda biriken malzeme, güverte üzerinde, okumaları yapay olarak şişiren yukarı doğru bir basınç oluşturur. Yağışlı bir kış geçirdikten sonra gerçek ağırlığın 200 lbs'sini okuyan bir terazi, genellikle bir kalibrasyon sorunu değil, kirli bir çukur sorunudur. Durgun suyun pompalanması ve tortunun giderilmesi, kalibrasyon ayarlarına dokunmadan doğruluğu geri kazandırır.

Yük Hücresi ve Kablo Muayenesi

Yük hücresi kablolarını ve kablo kanalı hatlarını, kemirgen hasarı, konektörlerdeki korozyon ve yaklaşma rampasından kablo kanalına doğru ilerleyen araçlardan kaynaklanan fiziksel hasar açısından yıllık olarak inceleyin. Tek bir bozulmuş kablo bağlantısı ölçüm gürültüsünü artırabilir 50 ila 150 lbs tüm okumalara. Yük hücresi montaj donanımı (cıvatalar, montaj ayakları ve tampon blokları) korozyon açısından incelenmeli ve aynı inceleme sırasında spesifikasyona göre torklanmalıdır.

Yaklaşma ve Çıkış Rampası Durumu

Hasarlı veya düzgün olmayan yaklaşma rampaları, araçların tartım platformuna açılı olarak veya bir aksın kısmen yaklaşmada olduğu şekilde girmesine neden olur. Bu, yaklaşma hızına ve açısına bağlı olarak aynı araç için tutarsız okumalar üretebilir. Yaklaşma rampaları terazi platformuyla aynı hizada olmalı ve düzenli aralıklarla bakımı yapılmalıdır. Daha fazla bir yükseklik farkı 1/2 inç Rampa yüzeyi ile terazi tablası arasındaki çatlak onarımı gerektirir.

Bağlantı Kutusu Nem Kontrolü

Çoğu kalibrasyon hatası, gerçek bir kalibrasyon kaymasından ziyade, bağlantı kutusundaki nemden kaynaklanmaktadır. Bağlantı kutusundaki kurutucu paketlerini yıllık olarak değiştirin. Bağlantı kutusu giriş noktasındaki (en yaygın nem giriş yolu) boru contasını inceleyin ve herhangi bir boşluk görünüyorsa uygun boru sızdırmazlık bileşiğiyle yeniden kapatın. Bağlantı kutusu durgun suya veya su baskınına maruz kalabilecek bir konuma monte edilmişse, onu daha yüksek bir konuma yerleştirmeyi düşünün.

Kendin Yap Kalibrasyonu ve Sertifikalı Bir Terazi Teknisyeninin İşe Alınması Karşılaştırması

Kamyon kantarını şirket içinde kalibre etmek veya sertifikalı bir teknisyen kiralamak, uygulamaya ve neyi başarmaya çalıştığınıza bağlıdır.

• Dahili doğrulama (ticareti yasal olmayan): Sertifikalı test ağırlıklarınız varsa, gösterge kalibrasyon kılavuzuna erişiminiz varsa ve terazi yalnızca dahili süreç kontrolü için kullanılıyorsa, kurum içi kalibrasyon hem uygulanabilir hem de uygun maliyetlidir. Yetenekli bir bakım teknisyeni bunu uygun eğitimle gerçekleştirebilir.
• Ticaret için yasal sertifikasyon: Bu işlem, devlet lisanslı bir ağırlık ve ölçü görevlisi tarafından yapılmalı veya şahit olunmalıdır. Hiçbir şirket içi kalibrasyon çalışması, bu resmi damga olmadan bir terazinin ticari kullanıma uygun olmasını sağlamaz. Çoğu eyalette denetçi kendi sertifikalı test ağırlıklarını getirir.
• Bir sorundan sonra tanısal kalibrasyon: Kalibrasyon beklenmedik bir şekilde başarısız olduğunda veya terazi anormal davranışlar sergilediğinde, uygun teşhis ekipmanına (milivolt metreler, yük hücresi simülatörleri ve sertifikasyon düzeyinde test ağırlıkları) sahip sertifikalı bir terazi servis şirketi, temel nedeni şirket içi sorun gidermeye göre daha hızlı ve daha güvenilir bir şekilde belirleyecektir.

Profesyonel bir kamyon kantarı kalibrasyon hizmetinin maliyeti genellikle 300 ila 800 ABD Doları konuma, tartı boyutuna ve gerekli test ağırlığı yerleştirme sayısına bağlı olarak standart bir ziyaret için. Yıllık olarak milyonlarca dolarlık ticari işlem gerçekleştiren bir terazi için bu, hatalı bir terazinin kullanılmasından kaynaklanan mali riske kıyasla ihmal edilebilir bir işletme maliyetidir.

Kalibre Edilmemiş Bir Kamyon Kantarını Çalıştırmanın Yasal ve Mali Sonuçları

Ticari bir kamyon kantarını geçerli kalibrasyon sertifikası olmadan çalıştırmak yalnızca teknik bir uyumluluk sorunu değildir; yargı yetkisine göre değişen ancak sürekli olarak önemli olan doğrudan mali ve yasal sonuçlar doğurur.

• Sivil para cezaları: Devlet ağırlık ve ölçü kurumları, sertifikasız bir ticari teraziyi işletmek için kullanımı durdurma emirleri ve para cezaları verebilir. Para cezaları genellikle şu aralıklarda değişir: İhlal başına 500 ila 10.000 ABD Doları duruma ve ihlalin tekrar mı yoksa ilk kez mi olduğuna bağlı olarak.
• Ticari anlaşmazlıklar: Bir müşteri ağırlığa dayalı bir faturaya itiraz ederse ve terazinizde geçerli kalibrasyon belgeleri yoksa yasal konumunuz son derece zayıftır. Mahkemeler ve hakemler rutin olarak kalibrasyon kaydı üretemeyen tarafın aleyhine karar veriyor.
• Yanlış okumalardan kaynaklanan gelir kaybı: Günde 200 yük işleyen bir kamyon kantarında sürekli olarak 100 lbs düşük değeri okuyan bir terazi, günde yaklaşık 20.000 lbs malzeme verdiğiniz anlamına gelir. Ton başına 50 Dolar, bu da günlük 500 Dolar veya yıllık 180.000 Doların üzerinde geri kazanılmamış gelir demektir.
• Düzenleyici kurum denetimleri: Tahıl ticareti, kömür elleçleme veya hurda metal geri dönüşümü gibi düzenlemeye tabi endüstrilerde kalibre edilmemiş bir ölçek, federal veya eyalet kurumları tarafından tam bir denetimi tetikleyebilir; bu da, uygun bir kalibrasyon programını sürdürmekten çok daha fazla zaman ve olası cezalar getirir.

Kalibrasyon ek yük değildir; korumadır. Uygun şekilde kalibre edilmiş ve belgelenmiş bir kamyon kantarını muhafaza etmenin maliyeti, tek bir ticari anlaşmazlık, para cezası veya ölçek yanlışlığından kaynaklanan gelir kaybı olayının maliyetinin çok küçük bir kısmıdır.
