Tartım dengesi nedir?

A tartı dengesi Bir nesnenin kütlesini veya ağırlığını, onu bilinen referans ağırlıklarla karşılaştırarak veya elektronik kuvvet sensörleri aracılığıyla ölçmek için kullanılan bir araçtır. Bir tartım terazisi özünde denge ilkesine göre çalışır; karşı kefelerdeki yükleri fiziksel olarak dengeleyerek veya bir yükün uyguladığı kuvveti elektronik olarak algılayarak. Endüstriyel ve ticari ortamlarda "terimi" kantar " araçlar, ağır mallar ve dökme malzemeler için özel olarak tasarlanmış büyük ölçekli platform tartım sistemini ifade eder ve tartım terazisi ailesinin en kritik üyelerinden biridir.

İster bir yük terminalini yönetiyor olun, ister bir tahıl işleme tesisini işletiyor olun, ister yalnızca laboratuvar örneklerini ölçüyor olun, tartım terazisinin ne olduğunu anlamak ve doğru tipi seçmek doğruluğu, verimliliği ve karlılığı doğrudan etkiler.

Tartım Terazisinin Arkasındaki Temel Çalışma Prensibi

Boyutu veya uygulaması ne olursa olsun her tartım terazisi iki temel mekanizmadan birine dayanır:

Mekanik denge: Merkezi bir pivot kirişe iki tava asılır. Bir tarafa bilinmeyen bir kütle, diğer tarafa kalibre edilmiş referans ağırlıkları yerleştirildiğinde denge, ölçülen değeri gösterir. Bu tasarım binlerce yıldır kullanılmaktadır ve hassas laboratuvar çalışmaları için kullanılmaya devam etmektedir.
Elektronik/dijital denge: Tipik olarak metal bir elemana bağlı bir gerinim ölçer olan yük hücresi, yük altında deforme olur. Bu deformasyon, hassas bir ağırlık okumasına dönüştürülen elektrik direncini değiştirir. Modern kantarlar ve platform kantarları neredeyse evrensel olarak bu yaklaşımı kullanır.

Herhangi bir tartım terazisinin doğruluğu sıcaklık dalgalanmaları, titreşim, hava akımları ve elektromanyetik girişim gibi çevresel faktörlerden etkilenir. Üst düzey sistemler, koşullar altında güvenilir okumaları sürdürmek için yerleşik dengeleme algoritmaları içerir.

Ana Tartım Terazisi Çeşitleri ve Uygulamaları

Tartım cihazları dünyası, miligramın altındaki analitik terazilerden 200 tononun üzerinde yükü taşıma kapasitesine sahip çok dingilli kantarlara kadar uzanır. Her tür farklı bir operasyonel amaca hizmet eder.

Analitik Denge

Laboratuvarlarda ve araştırma tesislerinde kullanılan analitik teraziler, en düşük seviyeye kadar okunabilirlik sağlar. 0,0001 gr (0,1 mg) . Hava hareketi girişimini ortadan kaldırmak için rüzgarlıklarla çevrelenmiştir. Uygulamalar arasında farmasötik formülasyon, kimyasal araştırma ve kalite kontrol testleri yer alır.

Hassas Terazi

Tipik olarak okunabilirlik ile 0,001 gr ve 0,1 gr , hassas teraziler endüstriyel kalite kontrol, gıda üretimi ve eğitim ortamlarında en büyük güçtür. Doğruluktan çok fazla ödün vermeden analitik terazilere göre daha geniş bir tartım aralığı sunarlar.

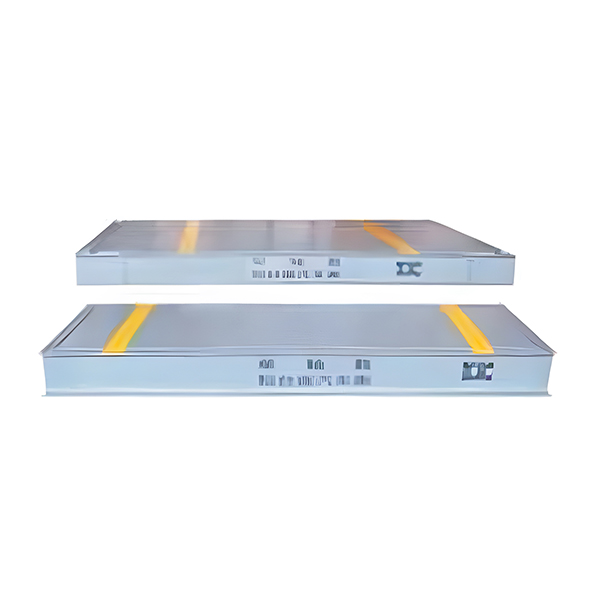

Platform Ölçeği

Depolarda, nakliye departmanlarında ve perakende satış ortamlarında daha büyük öğeleri tartmak için tasarlanmıştır. Platform terazileri genellikle yükleri 50 kg'dan 2.000 kg'a Bu da onları koli tartımı, palet kontrolleri ve envanter yönetimi için vazgeçilmez kılıyor.

Kantar (Araç Kantarı)

Kantar, tüm araçları ve yüklerini tartmak için yer seviyesinde veya biraz yukarısına monte edilen bir tür ağır hizmet tipi tartım terazisidir. Standart kantar platformları arasında şunlar bulunur: 8 metreden 24 metreye uzunluğunda, kapasiteleri arasında 60 ton ve 200 ton . Madencilik, tarım, atık yönetimi ve lojistik operasyonlarının merkezinde yer alırlar.

Vinç Kantarı

Kaldırma ekipmanına asılan vinç terazileri, hareket halindeki ağır yükleri ölçer; çelik imalat tesisleri, inşaat sahaları ve liman terminalleri için idealdir. Kapasiteler arasında değişir 1 tondan 300 tona kadar .

Nem Dengesi (Halojen/Kızılötesi)

Hassas teraziyi ısıtma elemanıyla birleştiren özel bir tartım terazisi. Cihaz, nem içeriğini hesaplamak için kurutmadan önce ve sonra numunenin ağırlığını ölçer. Gıda işleme, plastik imalatı ve tarımsal tahıl işlemede yaygın olarak kullanılır.

Tartım Terazisi Karşılaştırması: Bir Bakışta Temel Özellikler

Aşağıdaki tablo, en sık kullanılan tartım terazisi türleri arasındaki temel teknik farklılıkları özetlemekte ve ihtiyaçlarınıza uygun doğru cihazı belirlemenize yardımcı olmaktadır.

Tablo 1: Yaygın tartım terazisi türlerinin kapasiteye, okunabilirliğe ve tipik kullanıma göre karşılaştırılması
Tür	Tipik Kapasite	Okunabilirlik	Birincil Endüstri	Kurulum
Analitik Denge	520 gr'a kadar	0,0001 gr	Eczacılık / Laboratuvar	Tezgah üstü
Hassas Terazi	30 kg'a kadar	0,01 gr	Gıda / Kalite Kontrol	Tezgah üstü
Platform Ölçeği	50 kg – 2.000 kg	0,1kg – 1kg	Depo / Perakende	Zemine monte
Kantar	60 ton – 200 ton	20kg – 50kg	Madencilik / Lojistik	Yeraltı / Yüzey
Vinç Kantarı	1 ton – 300 ton	0,5kg – 10kg	Çelik / Liman	Askıya alındı

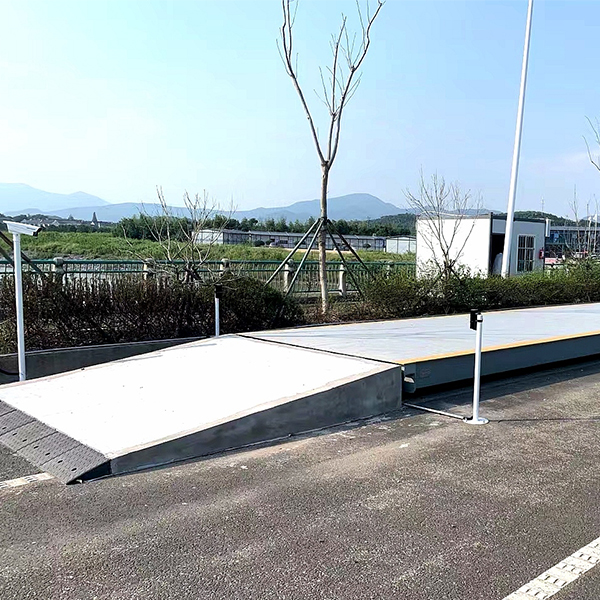

Kantar Nedir ve Diğer Tartım Terazilerinden Farkı Nedir?

A kantar esasen, bir aracın ve yükünün toplam ağırlığını yakalamak üzere tasarlanmış, yere gömülü veya yere yerleştirilmiş büyük boyutlu bir platform tartım terazisidir. Bu terime en çok, bireysel gönderilerin onlarca ton ağırlığında olabildiği toplu emtia endüstrilerinde (taşocakçılığı, tarım, geri dönüşüm ve liman lojistiği) rastlanır.

Tezgah üstü veya yer kantarının aksine, bir kantar sistemi tipik olarak şunları içerir:

Aracın tüm dingil mesafesini kapsayan çelik veya beton platform güvertesi
Güverte köşelerinin ve orta açıklık desteklerinin altına yerleştirilmiş çoklu yük hücreleri (genellikle 4 ila 8)
Tüm yük hücrelerinden gelen sinyalleri toplayan bir bağlantı kutusu
Genellikle yazıcı, barkod tarayıcı veya ağ bağlantısı bulunan bir ağırlık göstergesi veya terminali
İsteğe bağlı otomatik özellikler: ANPR (otomatik plaka tanıma) kameraları, trafik ışığı sinyalleri, dahili telefon sistemleri ve uzaktan veri yönetimi yazılımı

Brüt araç ağırlığı, dara ağırlığının (boş kamyon) brüt ağırlık okumasından çıkarılmasıyla belirlenir. Bu "brüt eksi dara" yöntemi, dünya çapındaki her kantarda standart işletim prosedürüdür ve dökme malzeme işlemleri için faturalandırmanın doğruluğunu destekler.

200 t Çok dingilli platformlar için maksimum kantar kapasitesi

24 m En uzun standart kantar güvertesi uzunluğu

20 kg Tipik kantar okunabilirliği artışı

Tartım Terazisini Doğru Hale Getiren Temel Bileşenler

Tartım terazisindeki doğruluk tek bir özellik değildir; her bileşenin birlikte doğru performans göstermesinin sonucudur. İşte en önemli şey:

Yük Hücreleri

Herhangi bir elektronik tartım terazisinin kalbi. Yük hücreleri mekanik kuvveti elektrik sinyaline dönüştürür. Gerinim ölçer yük hücreleri açık ara en yaygın olanlardır. Yüksek kaliteli bir yük hücresi, C3 veya daha iyi bir doğruluk sınıfına (OIML standartlarında tanımlandığı gibi), %0,02'nin altında doğrusal olmayanlığa ve dış mekan kantar kurulumları için gerekli olan suya ve toza dayanıklılık için IP67 veya IP68 koruma derecelerine sahip olacaktır.

Ağırlık Göstergesi / Kontrol Cihazı

Gösterge, yük hücresinden milivolt sinyalini alır, güçlendirir ve dijital okumaya dönüştürür, aralık ve sıfır kalibrasyonunu uygular ve ağırlığı görüntüler. Modern göstergeler, ERP ve depo yönetim sistemlerine entegrasyon için RS-232, RS-485, Modbus RTU/TCP ve Ethernet/IP gibi dijital iletişim protokollerini destekler.

Platform veya Güverte Yapısı

Bir kantar köprüsü için platform tablası, araç yükünü tüm yük hücrelerine eşit şekilde dağıtacak kadar sağlam olmalıdır. I-kirişli veya kutu kesitli yapıya sahip yapısal çelik tasarımlar standarttır. Beton döşemeler agrega ocakları gibi aşınmanın yüksek olduğu ortamlarda daha uzun yüzey ömrü sunar. Platformun aynı zamanda işlemesi gerekiyor dinamik yük etkileri - Tartıya hızla çıkan araçların neden olduğu ek stres.

Kalibrasyon Ağırlıkları

Kalibrasyon, ham yük hücresi sinyali ile gerçek ağırlık arasındaki ilişkiyi kurar. Bir kantar için kalibrasyon, maksimum kantar kapasitesinin en az %10'u kadar sertifikalı test ağırlıkları gerektirir; bu, 100 tonluk bir kantar köprüsünün en az 10 ton izlenebilir test ağırlığına ihtiyaç duyduğu anlamına gelir. Kalibrasyon kurulumdan sonra, her türlü onarımdan sonra ve kullanım sıklığına bağlı olarak belirli aralıklarla yapılmalıdır.

Yazılım ve Veri Yönetimi

Modern kantarlar ve endüstriyel tartım terazileri giderek daha fazla ağ bağlantılı hale geliyor. Yazılım platformları işlem kayıtlarını yakalar, biletler oluşturur, kullanım raporları üretir ve aşırı yüklü araçları otomatik olarak işaretler. Buluta bağlı sistemler, yük hücresi çıkış dengesi, sıfır sapma ve kalibrasyon geçmişi dahil kantar performans göstergelerinin sahada personel gerektirmeden gerçek zamanlı izlenmesine olanak tanır.

Günlük Tartım Terazilerine ve Tartım Köprülerine Güvenen Endüstriler

Tartım teknolojisi ekonominin neredeyse her sektörünü kapsamaktadır. Aşağıda tartım terazilerinin (özellikle kantarların) kritik görev altyapısı olduğu sektörlere daha yakından bir bakış bulunmaktadır.

Madencilik ve Taşocakçılığı

Madencilik operasyonları, sahadan çıkan çıkarılan malzemenin tonajını takip etmek için kantarlar kullanıyor. Telif hakkı hesaplamaları, nakliye kamyonu yük optimizasyonu ve güvenlik uyumluluğu için doğru ağırlık verileri önemlidir. Tipik bir açık kömür madeninde işlenebilir günde yüzlerce kantar işlemi , her bir işlem onbinlerce doları maddi değeri temsil ediyor.

Tarım ve Tahıl Taşıma

Tahıl siloları, besleme alanları ve emtia tüccarları, tahıl teslimatlarını ve çıkışlarını ölçmek için platform kantarlarına ve kantarlara bağımlıdır. Mahsul ödemeleri doğrudan kantar biletlerinden hesaplanıyor, dolayısıyla ton başına 400 ABD Doları tutarındaki 30 tonluk teslimatta %0,5'lik bir hata bile kamyon başına 60 ABD Doları tutarında bir tutarsızlığa eşittir; bu da hasat mevsimi boyunca önemli bir mali etki oluşturur.

Atık Yönetimi ve Geri Dönüşüm

Aktarma istasyonları ve atık depolama sahaları, müşterilerden depolanan atık tonajına göre ücret almak için kantarlar kullanıyor. Geri dönüşüm tesisleri, gelen hurda metali, kağıdı ve plastiği tartar, ardından malzeme verimini hesaplamak için çıkan balyalanmış ürünü tartar. Kantar verileri aynı zamanda atık yönlendirme oranlarına ilişkin çevresel raporlamayı da desteklemektedir.

Lojistik ve Karayolu Taşımacılığı

Aşırı yüklü kamyonlar orantısız yol hasarına neden olur; aks ağırlığı sınırını %20 aşan tek bir araç, diğer araçlarla aynı hasara neden olabilir. 40.000 araba aynı noktadan geçiyoruz. Yükleme tesislerindeki kantar verileri, araçların yasal aks sınırları dahilinde hareket etmesini sağlayarak hem altyapıyı hem de nakliye operatörünü cezalardan korur.

Yiyecek ve İçecek İşleme

Malzeme harmanlama, porsiyon kontrolü ve tarif uyumluluğunun tamamı doğru tartım terazilerine bağlıdır. Her bir somunun 400 g ağırlığında olması gereken, günde 50.000 birim üreten bir fırının, hammadde maliyetlerini kontrol etmek için birkaç gramlık tartım doğruluğunu sağlaması gerekir. Kontrol terazileri (üretim hatlarına entegre edilmiş yüksek hızlı otomatik tartım terazileri) işleyebilir Dakikada 200'den fazla öğe Tolerans dışı ürünleri reddederken.

İlaç Üretimi

Aktif farmasötik bileşenler (API'ler), formülasyon sırasında analitik terazilerde miligramın altındaki seviyelerde tartılır. Toleranslar katıdır: Her bir tabletin hedef ağırlıktan %5'ten fazla saptığı bir parti kalite kontrolünde başarısız olur. İlaç üreticileri, İyi Üretim Uygulamaları (GMP) uyumluluk belgelerinin bir parçası olarak ayrıntılı tartım kayıtları tutar.

Çelik ve Metal Üretimi

Çelik fabrikaları ve dökümhaneler, üretim döngüsü boyunca metal akışını izlemek için vinç terazileri, yer terazileri ve kantarların bir kombinasyonunu kullanır. Hurda girişte tartılır, erimiş metal döküm sırasında pota vinci terazisi aracılığıyla tartılır ve bitmiş rulolar sevkıyattan önce tartılır. Bu ortamdaki vinç kantarları tekli kaldırmaları aşabilir 100 ton .

Operasyonunuz için Doğru Tartım Terazisini Nasıl Seçersiniz?

Doğru tartım aletinin seçilmesi, aletin özelliklerinin operasyonel gereksinimlerle eşleştirilmesine bağlıdır. Aşağıdaki hususları sırayla çalışmak seçeneklerinizi verimli bir şekilde daraltacaktır.

Maksimum yük ve çözünürlük gereksinimlerinizi tanımlayın. Terazi kapasitesi, güvenlik payı olarak beklenen en ağır yükünüzü en az %20 oranında aşmalıdır. Çözünürlük (okunabilirlik), sürecinizin gerektirdiği hassasiyetle eşleştirilmelidir; uygulamanız yalnızca 1 g hassasiyete ihtiyaç duyuyorsa, 0,1 g okunabilirlik için ödeme yapmanın operasyonel bir faydası yoktur.
Fiziksel ortamı değerlendirin. Tartım terazisi neme, kimyasallara, aşırı sıcaklıklara veya patlayıcı ortamlara maruz kalacak mı? Dış mekan kantarları, hava koşullarına dayanıklı yük hücreleri ve muhafazalar gerektirir. Gıda işleme terazilerinin paslanmaz çelik yapıya ve tam yıkama özelliğine (IP69K derecesi) ihtiyacı vardır. Un fabrikaları, yakıt depoları ve kimya tesisleri gibi tehlikeli alanlarda ATEX dereceli ekipman zorunludur.
Verim ve hız gereksinimlerini göz önünde bulundurun. Statik bir kantar, vasıflı bir operatör için bir aracı 60 saniyeden kısa sürede işleyebilir. Yüksek verimli taş ocakları, kuyruk darboğazlarını önlemek için birlikte çalışan iki kantar köprüsüne ihtiyaç duyabilir. Üretim hattı kontrol terazileri, dakikada 120 metreyi geçebilecek konveyör hızına uygun olmalıdır.
Entegrasyon gereksinimlerini belirleyin. Tartım terazisinin bir ERP sistemi, filo yönetim platformu veya laboratuvar bilgi yönetimi sistemi (LIMS) ile iletişim kurması gerekiyor mu? Satın almadan önce göstergenin hangi iletişim protokollerini desteklediğini doğrulayın.
Toplam sahip olma maliyetini değerlendirin. Satın alma fiyatı denklemin yalnızca bir kısmıdır. Kurulum maliyetlerini (çukur monteli kantar kurulumu ekipmanın kendisi kadar maliyetli olabilir), yıllık bakımı, kalibrasyon maliyetlerini ve terazinin yoğun çalışma sırasında arızalanması durumunda aksama süresinin mali etkisini göz önünde bulundurun.

Uzun Vadeli Doğruluk için Tartım Dengesinin Korunması

En doğru şekilde belirlenmiş tartım terazisi bile, doğru şekilde muhafaza edilmediği takdirde kayar veya bozulur. Yapılandırılmış bir bakım programı hem doğruluğu hem de ekipmanın ömrünü korur.

Günlük Kontroller

İlk kullanımdan önce dengeyi boş bir platformla sıfırlayın
Hata kodları veya olağandışı okumalar için ekranı kontrol edin
Özellikle kantar köprülerinde olmak üzere platform yüzeyini döküntü açısından inceleyin
Yazıcı kağıt stoğunu ve bilet çıktı kalitesini doğrulayın

Haftalık Kontroller

Bilinen bir test ağırlığını kullanarak aralık kontrolü gerçekleştirin
Yük hücresi kablolarını ve bağlantı kutusunu hasar veya nem girişi açısından inceleyin
Kantarlardaki tüm yaklaşma rampalarının temiz ve hasarsız olduğunu kontrol edin
Yük hücresi arızasını gösterebilecek aykırı değerler için son işlem verilerini inceleyin

Aylık / Üç Aylık

Yük hücresi montaj noktalarını temizleyin ve korozyon olup olmadığını kontrol edin
Yapısal kaynakları ve beton çevreyi çatlama açısından inceleyin (kantar)
Kantar işlem verilerini yedekle
İletişim portları dahil tüm gösterge işlevlerini test edin

Yıllık Kalibrasyon

Çalışma aralığı boyunca izlenebilir test ağırlıkları kullanılarak tam kalibrasyon
Eşit yük hücresi katkısını doğrulamak amacıyla platform terazileri için köşe yük testi
Çoklu yükleme noktalarında tekrarlanabilirlik ve histerezis testi
Güncellenmiş kalibrasyon kayıtlarını yayınlayın ve gösterge kalibrasyon parametrelerini güncelleyin

Bakımı iyi yapılmış bir kantarın servis ömrü genellikle 20 ila 30 yıl yapısal platform için ve 10 ila 15 yıl Yük hücreleri için, su girişine ve aşırı yüklenmeye karşı korunmaları şartıyla. Yük hücresinin değiştirilmesi en yaygın bakım görevidir ve genellikle kantarın uzun süre hizmet dışı bırakılmasına gerek kalmadan gerçekleştirilebilir.

Tartım Terazileri Hakkında Sık Sorulan Sorular

Tartı terazisi ile tartı terazisi arasındaki fark nedir?

Terimler sıklıkla birbirinin yerine kullanılır. Teknik olarak, bir "denge", bilinmeyen bir kütleyi bir referans kütleyle karşılaştıran bir aleti ifade ederken, bir "ölçek", bir yay veya yük hücresi kullanarak doğrudan ağırlığı (yerçekiminden kaynaklanan kuvveti) ölçer. Modern kullanımda her iki terim de kütle değerini gram, kilogram veya ton cinsinden görüntüleyen aletleri tanımlar. Bir kantar, yük hücreleri aracılığıyla yerçekimi kuvvetini ölçtüğü için her zaman gerçek bir teraziden ziyade bir terazi olarak sınıflandırılır.

Kantar ne kadar doğrudur?

İyi kurulmuş ve kalibre edilmiş bir kantar, genellikle şu doğruluk oranına ulaşacaktır: 100 tonluk yükte artı veya eksi 20 kg - Tam ölçeğin %0,02'sine eşdeğer. Ticari kantarların çoğunun kapsamına giren OIML doğruluk sınıfı III cihazları, kurulumdan sonra düşük yüklerde 0,5 ölçek aralıklarında ve yüksek yüklerde 1,0 ölçek aralıklarında izin verilen maksimum hataya izin verir. Düzenli kalibrasyon teraziyi bu toleranslar dahilinde tutar.

Sıcaklık tartım dengesini etkileyebilir mi?

Evet. Çoğu yük hücresinin sıcaklık katsayısı — sıcaklık değişiminin Celsius derecesi başına çıktıda küçük bir değişiklik. Yüksek kaliteli bir endüstriyel yük hücresi için bu, derece başına tam ölçeğin %0,001'i kadar düşük olabilir. 40 derecelik dış sıcaklık aralığının üzerinde (-10°C ile 30°C arası), bu %0,04'lük bir hataya neden olabilir. Birinci sınıf tartım köprüleri, bu etkiyi en aza indirmek için sıcaklık dengelemeli yük hücrelerini ve otomatik sıfır izlemeyi içerir.

Tartım terazisi ne sıklıkla kalibre edilmelidir?

Malların faturalandırılmasında kullanılan kantarlar da dahil olmak üzere ticari işlemlerde kullanılan endüstriyel tartım terazileri için kalibrasyon sıklığı, kullanım yoğunluğuna ve yerel gereksinimlere bağlıdır. Yüksek hacimli kantarların işlenmesi Günde 100'den fazla araç en az altı ayda bir kalibrasyon kontrolü yaptırılmalıdır. Düşük hacimli tesisler yıllık olarak kalibre edilebilir. Laboratuvar ortamındaki analitik teraziler, her kullanımdan önce dahili veya harici kalibrasyon ağırlıkları ile kalibre edilmelidir.

Bir tartım terazisinin ölçebileceği maksimum ağırlık nedir?

Teorik bir maksimum yoktur. Şimdiye kadar yapılmış en büyük tartım terazileri demiryolu kantarlarını ve gemi tartım sistemlerini içerir. Piyasada bulunan en büyük kamyon kantarları, 200 ton standart karayolu taşıtları için. Brüt araç ağırlığı 687 ton olan Caterpillar 797F gibi ultra sınıf nakliye kamyonları için tasarlanan özel madencilik kantarları, sahanın özelliklerine göre özel olarak tasarlanmıştır.

Doğru Tartım Terazisini Seçmek Yükünüzü Anlamakla Başlar

Tartım terazisi basit bir ticari araç değildir; doğruluğu doğrudan finansal ve operasyonel sonuçlara yol açan bir ölçüm sistemidir. İster bir ilaç laboratuvarı için analitik terazi, ister yoğun bir depo için platform terazisi, ister bir taş ocağı veya lojistik deposu için bir kantar seçiyor olun, seçim süreci kapasiteye, doğruluk sınıfına, çevresel derecelendirmelere, üretim gereksinimlerine ve toplam sahip olma maliyetine göre yönlendirilmelidir.

Kantarlar, tartım terazisi ailesinde benzersiz bir konuma sahiptir çünkü bunlar aynı zamanda yaygın kullanımda olan en büyük, en dayanıklı ve ticari açıdan en önemli araçlardır. bir tek kantar işlemi onbinlerce dolar değerindeki bir sevkıyatın fatura temelini temsil edebilir, kalibrasyon bütünlüğü ve rutin bakımın isteğe bağlı en iyi uygulamalar yerine tartışılamaz taahhütler haline gelmesini sağlayabilir.

Her sektördeki operatörler, doğru cihazı doğru uygulamayla eşleştirerek ve hizmet ömrü boyunca düzgün şekilde muhafaza ederek, modern ticaretin talep ettiği doğruluk, güvenilirlik ve veri bütünlüğünü elde edebilir.
